铜铝排载流量快速查询！！有计算口诀，快收起来留着用

发布时间: 2016-07-16 16:27:46

铜铝排载流量快速查询

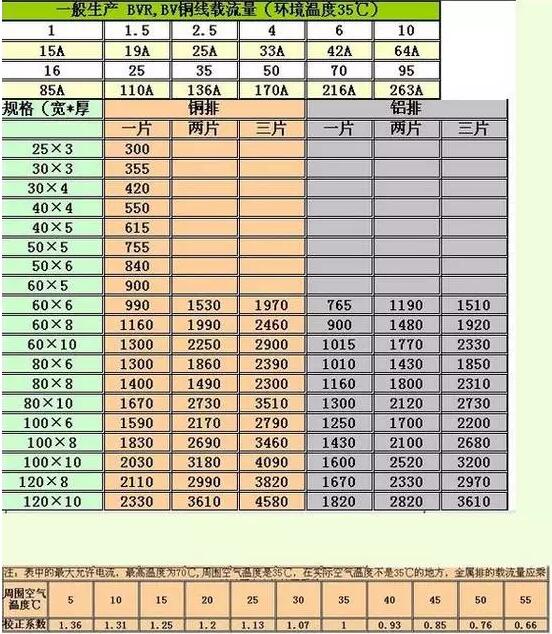

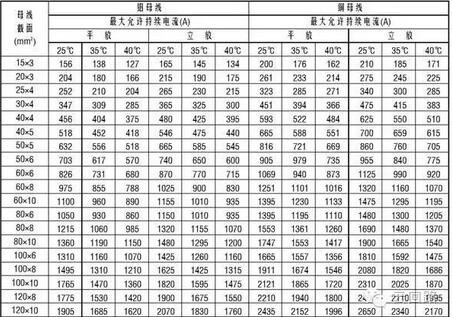

铜排载流量表

估算法:

单条铜母排载流量= 宽度(mm) X 厚度系数

双母排载流量=   宽度(mm) X 厚度系数 X 1.5(经验系数)

铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,

铝应该按3-5A/平方

常用铜排的载流量计算方法：

  40℃时铜排载流量=排宽*厚度系数

排宽(mm);厚度系数为:

母排12厚时为20;10厚时为18;

依次为:[12-20，10-18，8-16，6-14，5-13，4-12].

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）

3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)

铜排[40℃]= 铜排[25℃]*0.85

铝排[40℃]= 铜排[40℃]/1.3

例如求TMY100*10载流量为：

 单层：100*18=1800(A)[查手册为1860A]；

 双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；

三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]

以上所有计算均精确到与手册数据相当接近。

另外，铜排载流量也有一个非常简明的计算公式：

单根矩形铜排载流量= 排宽 * (排厚 +8.5)A

例如：15*3的40℃时载流量=15*11.5=172.5A

100*8的40℃时载流量=100*16.5=1650A

双层载流量＝1.5倍单层载流量

三层载流量＝2.0倍单层载流量



铝铜排载流量的计算


铝排电流要算快，排宽系数乘起来；

厚三排宽乘十个，后四排宽乘十二。

加一依次往上添，铜排再乘一点三。

母线排的载流量与其截面大小有关。

故可通过母线排的厚度和宽度尺寸，直接算出载流量。

口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。

厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

“加一依次往上添”说的是，厚度增加一毫米，宽度所乘的系数跟着加一，匆毫米厚的铝排开始，依次排列如下表：

 厚度（毫米） 3 4 5 6 8 10

载流量（安） 宽×10 宽×12 宽×13 宽×14 宽×16 宽×18

注：铝排厚度没有7mm和9mm两个规格。

例：求40×4母铝排载流量是多少？

解：根据口诀，厚4载流量为×12 故 40×12=480安

例：求60×6铝母排载流量是多少？

解：60×14=840安

“铜排再乘一点三”说的是铜排的载流量比同规格铝排要大三成。

故求铜排载流量时，先视为铝排，按以上方法算出后，再乘1.3即可。

例：求50×13×1.3=845安

母排的载流量还与环境温度、多条母排并列、母排平放、竖放等因素有关。

当一般环境温度经常高于250C或者做直流母线并列时，可按九折处理。

交流2、3、4条母排并列使用时，可分别打8、7、6折。
