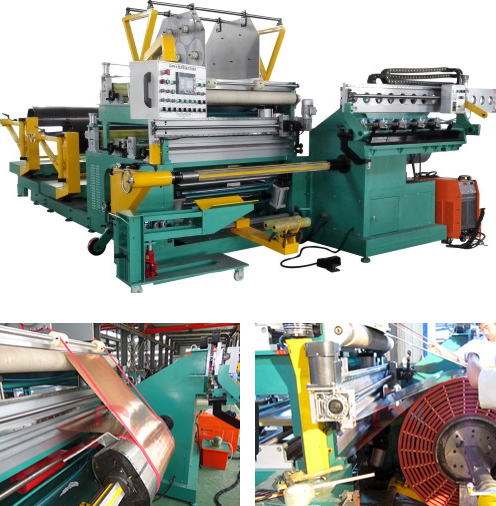

双层箔绕机

发布时间: 2019-06-18 9:44:19

箔绕机

用途:

用于干式变压器、油浸式变压器、电抗器等箔式线圈的绕制。

特点:

A、 纠偏效果好：可以做到线圈绕制过程中全程不偏；
B、工作效率高，操作简单
C、安装方便：只需4个小时即可安装完成，设备可以投入使用；
D、负责人员培训：可以培训两名箔绕机操作工。

主要技术参数

型号/参数 DHR-4-800S DHR-4-1000S DHR-4-1400S
线制线圈外径 ≤800mm ≤800mm ≤800mm
线圈轴向高度 ≤800mm ≤1000mm ≤1400mm
导电材料 铜箔 铝箔
导电材料厚度 铜箔 0.35～2.0mm；（单层）
0.7～4.0mm；（双层)
 		 0.35～2.2mm；（单层）
0.7～4.4mm ；（双层)
 		 0.35～2.2mm；（单层）
0.7～4.4mm；（双层)

铝箔 0.35～2.5mm；（单层）
0.7～5.0mm；（双层)		 0.35～2.6mm；（单层）
0.7～5.2mm ；（双层)		 0.35～2.6mm；（单层）
0.7～5.2mm ；（双层)
层绝缘层数 2
卷绕速度 0～30转/分 无级调速
纠偏精度 箔≤±0.5mm
焊接速度 0～0.7米/分
主机功率 7.5KW 总功率25KW 11KW 总功率30KW 11KW 总功率30KW
外形尺寸(长x宽x高） 6200x4300x2500mm 6900x4500x2500mm 6900x4900x2500mm
